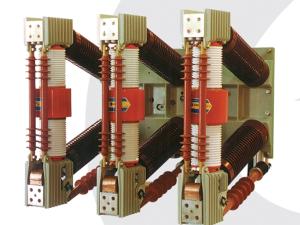

Disyuntor de vacío para generador ZN12-40.5
El disyuntor de vacío ZN12-40.5 es un interruptor para interiores de tipo trifásico con una tensión asignada de 40,5KV y una frecuencia de 50HZ. Este producto suele usarse para controlar o proteger interruptores en plantas de energía eléctrica, subestaciones y otros sistemas de transmisión y distribución de energía eléctrica. Sus usos típicos son la interrupción de cargas importantes así como en procedimientos de interrupción frecuentes.

Características del disyuntor de vacío para generadores ZN12-40.5
1. Estructura simple: este producto consiste básicamente de un interruptor de vacío, un mecanismo de operación y un sistema de soporte.
2. Capacidad de corte fuerte y funciones completas.
3. Vida útil larga con una capacidad de corte asignada de 10.000 veces.
4. Dispostivo de protección contra exceso de voltaje disponible, sin riesgo de explosión.
5. Confiabilidad alta y fácil de reparar.

Parámetros técnicos
Parámetro Unidad Datos
Tensión asignada kV 40.5
Intensidad asignada A 1250, 1600, 2000, 2500
Poder de corte de cortocircuitos asignado kA 25, 31.5
Pico de resistencia de intensidad asignada Ipk kA 63, 80
Capacidad de corte de intensidad asignada asignada veces 10000
Pico de poder de cierre asignado kA 63, 80
4S intensidad térmica de corta duración kA 25, 31.5
Capacidad de corte de cortocircuitos asignada veces 20
Secuencia de operación asignada
Apertura-0,3s-cierre/apertura-180s-cierre/apertura
Tensión de resistencia al impulso eléctrico asignada (onda completa) kV 185
Tensión asignada de resistencia de poder-frecuencia en el corto plazo (1min) kV 95
Tiempo de cierre s ≤0.09
Tiempo de apertura s ≤0.075
Vida útil 次 10000
Potencia del motor de almacenamiento de energía W ≌ 275
Tensión asignada del motor de almacenamiento de energía V ≌ 110 220
Duración del almacenamiento de energía s ≤15
Tensión asignada de la activación del electroimán V =110 ＝ 220
Intensidad asignada de la liberación de corriente en exceso A 5
Intensidad asignada del interruptor auxiliar A Corriente alterna:10; corriente continua:5
Entrega del disyuntor de vacío para generadores ZN12-40.5
Modelo Período de entrega (día hábil)
ZN12-12 30
ZN12-40.5 30
