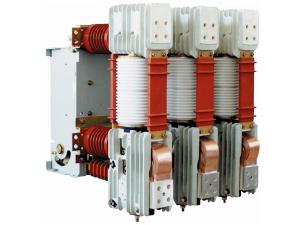

Interruptor automático de vacío para protección del generador ZN65A-12/T3150-40

Inicio » Productos » Interruptor automático de vacío para protección del generador » Interruptor automático de vacío para protección del generador ZN65A-12/T3150-40
inquiry form

El interruptor automático de vacío para proteger el generador ZN65A-12/T3150-40 es un nuevo tipo de producto de larga duración desarrollado por nuestra compañía con tecnología de ultima generación nacional e internacional. Su corriente nominal de cortocircuito es de 40KA. En el test para cortes de distribución, el tiempo de corte para carga completa es superior a 50 y la vida mecánica alcanza las 60,000 veces. Este producto también supera el test de cortes de generador. El componente DC de corriente de corte no simétrica es más del 70%, el cual es una iniciativa nacional.

Este interruptor automático de vacío tiene una simple estructura que facilita y da más fiabilidad a las operaciones. Es muy fácil de mantener. Su mecanismo de operación utiliza un tipo de almacenamiento con energía elástica. Este producto no solo puede ser usado como dispositivo ordinario de protección para plantas de energía, subestaciones y otros sistemas de transmisión y distribución, sino que también puede ser utilizado para controlar y proteger algunos pequeños generadores de salida, fabricación de acero en horno eléctrico y otros equipamientos. Su rendimiento alcanza el nivel más alto que pueden obtener productos similares nacionales.

Servicio Medioambiental

Tipo ordinario Altitud: ≤1,000m
Temperatura Ambiente: -25℃~+40℃ (-40℃ esta bien para productos especiales)
Humedad relativa: Media diaria≤95%, media mensual≤90%
Intensidad sísmica<8 grados, sin fuegos, explosión, gases corrosivos, o fuertes temblores
Tipo adecuado para cualquier condición de trabajo El producto puede ser utilizado en lugares donde hay condensación y suciedad.

Parámetros Técnicos

No. Ítem Unidad Valor
1 Tensión Nominal KV 12
2 Corriente Nominal A 1600 2000 2500 3150
3 Corriente de corte nominal de cortocircuitos KA 40
4 Máxima Corriente Nominal Soportada KA 110
5 Corriente Nominal Soportada a Corto Periodo KA 40
6 Corriente de Cierre de Cortocircuito Nominal KA 110
7 Duración de Cortocircuito Nominal s 4
8 Número de veces de cortes de cortocircuitos de corriente nominal Veces 50
9 Secuencia de operación Nominal Abrir-0.3s- Cerrado Abierto-180s-Cerrado Abierto
10 Frecuencia Nominal Hz 50
11 Tensión Soportada de impulsos tipo rayo KV 85
12 Tensión Alterna Soportada 1min KV 50
13 Tiempo de Cierre ms 40~85 (47±7)
14 Tiempo de Apertura ms 40~85 (52±7)
15 Tiempo de Corte ms ≤80
16 Vida mecánica Veces 10000
17 Potencia Nominal del motor de almacenamiento de energía W 200
18 Tensión Nominal del Motor de almacenamiento de energía V AC, DC 110, 220
19 Tiempo de Almacenamiento de Energía s ≤15
20 Tensión Nominal del cierre y disparo electromagnético V AC, DC 110, 220
21 Corriente Nominal del Interruptor auxiliar A AC 10, DC 5
22 Máximo Componente DC
74%

Nota: 1. El tiempo de cierre, el tiempo de apertura y el tiempo de corte están calculados cuando operan a tensión máxima, mínima y nominal. El valor en el interior del soporte es el tiempo de operación nominal.
2. Por favor, refiérase al Certificado de aprobación para cumplir con los parámetros técnicos.

Como fabricante y proveedor profesional de interruptores automáticos de vacío para protección del generador en China, BBE ofrece un gran abanico de productos como aparamentas de cubierta metálica y aislamiento de gas, aparamentas con cubierta metálica extraíble, caja de distribución de baja tensión y más.
