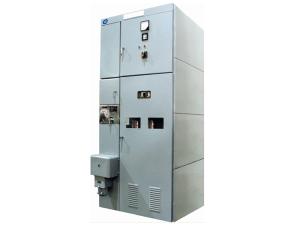

La aparamenta con cubierta metálica extraíble XGN2-12 se utiliza para recibir y distribuir sistemas eléctricos con potencia eléctrica AC de triple fase y canal eléctrico único con tensión nominal de 3 a 10 KV y frecuencia nominal de 50Hz. Está particularmente ajustado para casos que requieren operaciones frecuentes. Este dispositivo de interiores no debería ser instalado contra la pared.









Parámetros Técnicos

Ítem Unidad Valor
Tensión Nominal kV 3.6, 7.2, 12
Corriente Nominal A 630, 1,000, 1,250, 1,600, 2,000, 2,500, 3,150
Corriente Nominal de Corte kA 20, 25, 31.5, 40
Corriente Nominal de estabilidad térmica kA 20, 25, 31.5, 40
Corriente Dinámica Estable Nominal kA 50, 63, 80, 100
Corriente de Cierre de Cortocircuito Nominal kA 50, 63, 80, 100
Tiempo de estabilización térmica S 4
Tensión Nominal soportada de impulso tipo rayo kV 75
Tensión Alterna Nominal Soportada 1min kV 42
Clase de Protección
IP20
Sistema del canal eléctrico
Único canal eléctrico
Modo de operación
Tipo Electromagnético, tipo de almacenamiento con energía elástica
Dimensiones (An×L×Al) mm 1100(1200)×1200(1700)×2650(2750)

Condiciones de Servicio
1. Temperatura Ambiente: -10℃~+40℃
2. Altitud: ≤1,000m
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
Cuando La temperatura cae rápidamente en un periodo muy húmedo, puede aparecer condensación.
4. Esta aparamenta puede ser utilizada en lugares con condiciones de nivel I reguladas en el Apéndice E de GB3906-91.
5. Intensidad Sísmica: ≤8 grados
6. El aire ambiental no esta sujeto a contaminación de gases corrosivos o vapores de agua.
7. No hay vibración severa recurrente.

BBE es un fabricante y proveedor profesional de aparamentas con cubierta metálica extraíble en China. Ofrecemos un gran abanico de productos como aparamentas con cubierta metálica extraíble, aparamentas con cubierta metálica y aislamiento de gas, interruptor automático encajonado en plástico moldeado y más.
