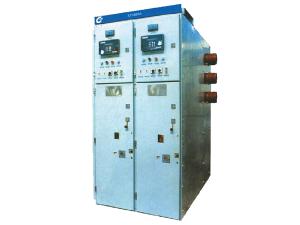

La aparamenta extraíble con cubierta mecánica KYN26-7.2 (J.R) es una pieza de equipamiento que combina fusible limitador de corriente de alta tensión y un contactor de vacío. Adecuado para sistemas con tensión nominal de 3.6 a 7.2 KV, se utiliza para control del motor, proteger el transformador, abrir y cerrar el condensador, etc. Con las ventajas de un control práctico, características de protección razonables, significantes beneficios económicos y otros, este producto es generalmente utilizado en el circuito de control del motor a menos de 1,200 kW y en el transformador con capacidad inferior a 1,600 kVA.
Parámetros Técnicos
| Ítem | Unidad | Valor | |||
| Nominal | kV | 3.6 7.2 | |||
| Corriente Nominal | Bucle mayor (Fusible) | A | 50~315 | ||
| Canal eléctrico principal | 1250~3150 | ||||
| Corriente de corte de cortocircuitos esperada | kA | 40, 50 | |||
| Corriente de cierre de cortocircuitos esperada | kA | 100, 125 | |||
| Corriente Soportada a corto periodo del canal eléctrico principal (4s) | kA | 31.5 | 40 | 50/3s | |
| Corriente Máxima soportada a corto periodo del principal bus | kA | 80(100) | 100(130) | 125(140) | |
| Tensión Alterna por Impulsos Soportada | kV | 32/60 | |||
| Clase de Protección de la carcasa | |
IP40 | |||
| Dimensiones (An×Al×L) | mm | 1200×2050×1775 | |||
| Maneras de combinación | |
Dos bucles | |||
| Peso | kg | 1200 | |||
| Bucle J.R | Corriente Dinámica Estable/ Corriente Soportada a corto período 4s | kA | 5 /12.5 | ||
| Corriente de media onda pasante | kA | 40, 50 | |||
| Nota: 1. Valores entre corchetes pueden ser pedidos en casos especiales. | |||||
| 2. El gabinete con anchura de 1,000mm puede ser proporcionado, pero el centro de propulsión de tornillo enroscado no está adjunto. | |||||
En el bucle J-R, el contactor asume total y parcial control de las funciones protectoras, las cuales utilizan completamente las ventajas del contactor con larga vida de servicio. La protección de cortocircuitos se lleva a cabo por un fusible limitador de corriente de alta tensión el cual limita la magnitud y duración de la corriente del cortocircuito, permitiendo así utilizar un cable con pequeña sección y reducir costes de proyecto. El bucle J-R es particularmente adecuado para sistemas eléctricos con gran capacidad y lotes de pequeña capacidad de carga, como sistemas de potencia de plantas de energía, empresas petroquímicas, etc.
Esta aparamenta extraíble con cubierta mecánica se utiliza en interiores y no se instala contra la pared. Puede ser usada en conjunto con el interruptor de gabinete de nuestra compañía KYN18A-12 sin requerir un gabinete de transición. Pueden ser manejarse de manera mixta. Cuando se utilizan juntos con el German Siemens's 8BK20 u otros interruptores de gabinetes, el principal canal eléctrico puede ser especialmente diseñado para realizar conexiones sin gabinete de transición
Servicio Medioambiental
1. Temperatura Ambiente: -10℃~+40℃
2. Altitud: ≤1,000m (>2,000m para algunos productos pedidos de manera especial)
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: ≤8 grados
5. Esta aparamenta debería utilizarse en lugares alejados del fuego o peligro de explosión, mucha suciedad, corrosiones químicas, vapores de agua contaminados, o vibraciones recurrentes.
6. Si se trata de condiciones especiales a las del Servicio Medioambiental, los clientes deberían contactar con nosotros.
Como fabricante y proveedor especialista de aparamentas extraíbles con cubierta metálica en China, También ofrecemos aparamentas AC con cubierta metálica y armadura movible, interruptores automáticos de vacío para exteriores con doble polo, interruptores automáticos de aire, aparamenta de baja tensión extraíble, y muchos más.
