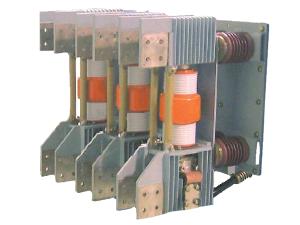

De acuerdo con la situación de control y protección de interruptores automáticos para capacidades de gran carga dependiendo de las importaciones, nuestra compañía desarrolló este Interruptor automático de vacío para proteger el generador ZN105-12/T5000-63 basados en los productos lanzados ZN65A-12/4000-63 y ZN105-12/6300-80 con tecnología German Siemens's 3AF. Este producto de gran capacidad integra altas corriente nominales (5,000A) y una gran capacidad de corte (63kA) aplicable a sistemas de triple fase AC con tensión nominal de 12kV y frecuencia nominal de 50Hz. Es adecuado para trabajar como interruptor de control y protección para plantas de energía y subestaciones.
Este producto adopta un tipo de almacenamiento integrado con energía elástica y mecanismo de operación que puede ser AC, DC o manual. Con un diseño avanzado y razonable, este producto tiene una simple estructura, gran habilidad de corte, funciones de operación completa, y larga vida mecánica. No tiene peligro de explosión. La adopción de aislamiento por aire, brinda al producto con un rendimiento de aislamiento excelente. El calor puede desaparecer fácilmente. Además, nuestro producto puede cumplir con los requisitos de uso en zonas internas o zonas de suciedad con grado II. Como interruptor de generador, nuestro producto cumple con las "Condiciones técnicas generales del interruptor del generador" GB/T14824-1993 y el Standard "Condiciones técnicas generales del interruptor del generador para interiores" DL/T427-1997.
Entorno de uso
1. Altitud: ≤1,000m
2. Temperatura Ambiente: -15℃~+40℃
3. Humedad relativa: media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. Este producto debería utilizarse en lugares sin fuegos, explosión, gas corrosivo, o fuertes temblores.
Parámetros Técnicos
| Ítem | Unidad | Valor |
| Tensión Nominal | kV | 12 |
| Corriente Nominal | A | 5,000 |
| Corriente de corte nominal de cortocircuitos | kA | 63 |
| Máxima Corriente Nominal Soportada | kA | 176 |
| Corriente Nominal Soportada a Corto Periodo | kA | 63 |
| Corriente de Cierre de Cortocircuito Nominal | kA | 176 |
| Duración de Cortocircuito Nominal | s | 3 |
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 5 |
| Secuencia de operación Nominal | |
Cerrado Abierto -15min- Cerrado Abierto |
| Frecuencia Nominal | Hz | 50 |
| Tensión Soportada de impulsos tipo rayo (Máxima) | kV | De fase a fase, De fase a tierra 75 |
| Corte 85 | ||
| Tensión Alterna Soportada 1min | kV | De fase a fase, De fase a tierra 42 |
| Corte 48 | ||
| Tiempo de Cierre | ms | 40-65 |
| Tiempo de Apertura | ms | 35-65 |
| Tiempo de corte | ms | 50-80 |
| Vida mecánica | Veces | 10,000 |
| Potencia Nominal del motor de almacenamiento de energía | W | 275 |
| Tensión Nominal del motor de almacenamiento de energía | V | AC DC 220 |
| Tiempo de Almacenamiento de Energía | s | ≤ 15 |
| Tensión Nominal del cierre y disparo electromagnético | V | DC 220 |
| Corriente Nominal del Interruptor auxiliar | A | AC10 DC5 |
BBE es un fabricante y proveedor profesional de interruptores automáticos de vacío para protección del generador en China. También ofrecemos aparamenta con polo único para interiores, interruptor automático de baja tensión con marco estructurado, interruptores automáticos de aire, y aparamentas con cubierta metálica extraíble, etc.
