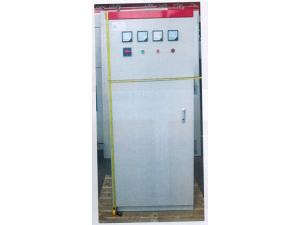

Cuadro de distribución eléctrica PL
El cuadro de distribución eléctrica es ideal para usos en interiores. Se utiliza principalmente en una variedad de edificios residenciales, torres, empresas, tiendas y colegios, así como en equipos eléctricos móviles y de medición energía eléctrica. Este producto también tiene las funciones de conversión, distribución, control y medición de energía, así como protección ante sobrecargas, cortocircuitos y pérdidas.
Características del cuadro de distribución eléctrica PL
1.Este producto funciona con facilidad y está compuesto de varios interruptores, una carcasa, una puerta, barras con decarga a tierra y conductores aislados, entre otros componentes.
2.La carcasa del cuadro de distribución eléctrica cerrado para interiores está hecha de placas de acero laminadas en frío. Es duro y liviano; su grosor varía entre los 1,2 y 2mm.
3.Varios dispositivos de protección están disponibles para prevenir pérdidas, choques eléctricos, cortocircuitos y sobrecargas.
4.El gabinete puede punzarse en sus caras superior, inferior, izquierda, derecha y trasera para facilitar el cableado.
5.La línea con marcado suave de múltiples hebras está conectada con un conductor de protección a tierra (PE) incorporado. Se provee una protección continua del circuito.
| Nombre | Unidad | Parámetro | |
| Tensión asignada de trabajo Ue | V (corriente alterna) | 380 | |
| Tensión de aislamiento nominal Ui | V (corriente alterna) | 690 | |
| Tensión de aislamiento del circuito auxiliar Ui | V (corriente alterna) | 500 | |
| Frecuencia de trabajo asignada f | Hz | 50 | |
| Tensión de resistencia al impulso eléctrico asignada Uimp | kV | 8 | |
| Embarrado principal (horizontal) | Intensidad asignada In | A | 400~10 |
| Intensidad de resistencia de corto plazo asignada Icw | kA | 10 | |
| Pico asignado intensidad de resistencia Ipk | kA | 17 | |
| Nivel de protección para el hogar | IP | IP30 | |
| Modo de operación | Manual/Eléctrico | ||
