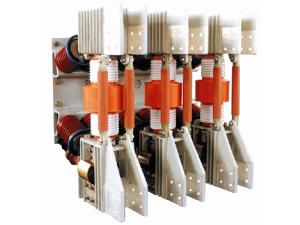

Basados en que el statu quo de interruptores automáticos de gran capacidad de carga y protección de generador de salida, no puede cumplir las demandas de la industria de potencia nacional y las empresas de gran tamaño, nuestra compañía desarrolla este interruptor automático de vacío para proteger el generador ZN65A-12/T4000-63 aprendiendo de la tecnología German Siemens's 3AF (modelo nacional ZN12). Este producto tiene una gran corriente nominal (4,000A) y una alta capacidad de corte (63KA). Es adecuado para sistemas eléctricos AC de triple fase con tensión nominal de 12KV y frecuencia nominal de 50Hz. Puede también trabajar como interruptor de control y protección para plantas de energía y subestaciones.
Este interruptor automático de vacío adopta un almacenamiento integrado con mecanismo de operación de energía elástica. Puede ser operado con AC o DC. La operación manual también está disponible. Con un diseño avanzado y razonable, este producto tiene una simple estructura, gran habilidad de corte, funciones de operación completa, y larga vida mecánica. No tiene peligro de explosión. La adopción de aislamiento por aire, brinda al producto con un rendimiento de aislamiento excelente. El calor puede desaparecer fácilmente. Además, nuestro producto puede cumplir con los requisitos de uso en zonas internas o zonas de suciedad con grado II.
Servicio Medioambiental
| Altitud | ≤2,000m |
| Temperatura Ambiente | Máx. +40℃ |
| Humedad relativa | Media diaria≤95% Media mensual≤90% |
| Intensidad sísmica | <8 grados, sin fuegos, explosión, gases corrosivos, o temblores intensos |
Parámetros Técnicos
| Ítem | Unidad | Valor | ||
| Tensión Nominal | kV | 12 | ||
| Corriente Nominal | A | 4000 | ||
| Corriente de corte nominal de cortocircuitos | kA | 63 | ||
| Máxima Corriente Nominal Soportada | kA | 176 | ||
| Corriente Nominal Soportada a Corto Periodo | kA | 63 | ||
| Corriente de Cierre de Cortocircuito Nominal (Máxima) | kA | 176 | ||
| Duración de Cortocircuito Nominal | s | 3 | ||
| Número de veces de cortes de cortocircuitos de corriente nominal | |
5 | ||
| Secuencia de operación nominal | |
Cerrado Abierto -15min- Cerrado Abierto | ||
| Frecuencia Nominal | Hz | 50 | ||
| Tensión Soportada de impulsos tipo rayo (Máxima) | De fase a fase, De fase a tierra | kV | 75 | |
| De vacío a corte | kV | 85 | ||
| Tensión Alterna Soportada 1min | De fase a fase, De fase a tierra | kV | 42 | |
| De vacío a corte | kV | 48 | ||
| Tiempo de Cierre | ms | 45-75 | ||
| Tiempo de Apertura | ms | 50-70 | ||
| Tiempo de corte | ms | 50-80 | ||
| Vida mecánica | Veces | 10000 | ||
| Potencia Nominal del motor de almacenamiento de energía | W | 275 | ||
| Tensión Nominal del motor de almacenamiento de energía | V | ≈ 110 220 | ||
| Tiempo de almacenamiento de energía | s | ≤ 15 | ||
| Tensión Nominal del cierre y disparo electromagnético | V | 110 | 220 | |
| Corriente Nominal del cierre y disparo electromagnético | A | 1.91 | 0.89 | |
| Tensión Nominal sin liberación de tensión | V | ≈ 110 220 | ||
| Corriente Nominal sin liberación de tensión | A | 5 | ||
| Corriente Nominal del Interruptor auxiliar | A | AC10 DC5 | ||
| Corriente de corte desfasada Nominal | kA | 31.5 | ||
| Número de veces de aperturas y cierres de carga nominal | Veces | 50 | ||
| Componente DC de Corriente de corte asimétrico nominal | % | Media: 67 Máximo: 69 |
||
Como fabricante y proveedor chino de interruptores automáticos de vacío para protección del generador, BBE también ofrece interruptores automáticos de vacío para exteriores (compuesto aislante), aparamentas extraíbles, aparamentas con cubierta metálica extraíble, interruptor automático encajonado en plástico moldeado, etc.
