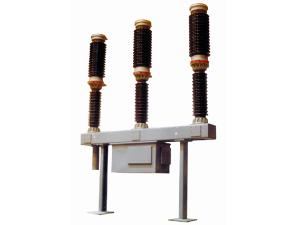

El Interruptor automático de Vacío ZW36-126 utiliza el interruptor de vacío como componente de extinción de arco y adopta gas SF6 como medio aislante. Es principalmente usado en red eléctrica de 126KV/50Hz AC para controlar y proteger sistemas eléctricos.
Este interruptor de vacío externo de tres fases AC tiene una simple estructura, gran habilidad de corte, y funciones de operación completa. No hay peligro de explosión. El almacenamiento de energía así como las operaciones de apertura y cierre pueden ser ejecutados manualmente o eléctricamente. La operación eléctrica puede ser controlada a corta distancia o remotamente.
Condiciones Normales de Uso
| Ítem | Datos |
| Temperatura Ambiente del Aire | Límite Superior: +40℃ Límite Inferior: -30℃ para áreas comunes, -40℃ para áreas frígidas |
| Altitud | ≤1,000m |
| Presión del Viento | ≤700Pa (Equivalente a Velocidad del viento 34m/s) |
| Grosor del Hielo | ≤10mm |
| Grado de contaminación del aire | Nivel 4 (El aire ambiental no debería estar expuesto a gases corrosivos o inflamables, vapores de agua y otras contaminaciones evidentes.) |
| Distancia Nominal de fuga | >31mm/kV |
| Intensidad Sísmica | ≤8 grados (No hay vibración severa recurrente, o deberían tomarse medidas de aislamiento.) |
Nota: Si las condiciones de uso del producto no cumplen estos requisitos, los clientes deberían consultar al fabricante.
Parámetros Principales
| Ítem | Valor |
| Tensión Nominal | 126kV |
| Tensión Nominal soportada de impulso tipo rayo Máxima | 550kV |
| Tensión Alterna Soportada 1min | 230kV |
| Frecuencia Nominal | 50Hz |
| Corriente Nominal Operativa | 1,600A |
| Corriente de corte nominal de cortocircuitos | 40kA |
| Corriente de Cierre de Cortocircuito Nominal | 100kA |
| Corriente Nominal Soportada de cortocircuito | 40(4s)kA |
| Factor del primer polo a cero | 1.5 |
| Tensión Nominal de Recuperación | 0.75kV/ μs |
| Tensión Nominal Transitoria de Recuperación Máxima | 2.6kV |
| Tiempo de Cierre | 120 ± 0.2ms |
| Tiempo de Apertura | 50 ± 10ms |
| Velocidad de Cierre | 1.3 ± 0.2m/s |
| Velocidad de Apertura | 3.5 ± 0.2m/s |
| Tiempo de almacenamiento de energía del motor | < 20s |
| Tensión del motor | DC110 o 220V |
| Potencia del motor | 400W |
| Corriente de alimentación del motor | 9 ± 2A |
| Tensión de apertura y cierre de bobinas | DC110 o 220V |
| Corriente de apertura y cierre de bobinas DC110/220V | 4/2.5A |
| Presión Nominal de Gas SF6 | 0.1 Mpa ( 20℃ ) |
| Tasa Anual de fugas de Gas SF6 | <3% |
| Secuencia de Operación Estándar | O-0.3s-CO-180s-CO |
| Resistencia del Circuito Principal | <80µΩ |
| Espesor de desgaste acumulado admisible de Contactos dinámicos y estáticos | 3mm |
| Vida mecánica | 10,000 Veces |
| Vida eléctrica | 20 Veces |
| Peso Total | 3,000Kg |
BBE es un fabricante y proveedor especialista de interruptores automáticos de vacío en China. Nuestra compañía ofrece un gran abanico de productos como caja de distribución de baja tensión, interruptores automáticos de vacío para protección del generador, contactor de vacío de alta tensión, interruptores automáticos de aire, y muchos más.
