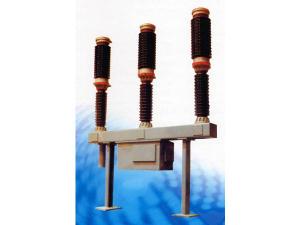

Interruptor Automático de vacío ZW38-55

Inicio » Productos » Interruptor Automático de Alta Tensión » Interruptor Automático de vacío ZW38-55
inquiry form

El Interruptor automático de vacío ZW38-55 es un aparato interruptor exterior de alto voltaje y única fase que adopta el interruptor de vacío como el componente de extinción de arco y utiliza gas SF6 como medio aislante. Su tensión nominal y frecuencia son 55KV y 50Hz respectivamente. Adopta un mecanismo activado por resorte de fuga de levas. El almacenamiento de energía así como las operaciones de apertura y cierre pueden ser llevados a cabo manualmente o eléctricamente. La operación eléctrica puede ser controlada a corta distancia o remotamente.

Este interruptor automático de vacío presenta una estructura simple, fuerte capacidad de corte, funciones de operación completa y sin peligro explosivo. Es adecuado para abrir y cerrar la carga así como cortar el fallo de corriente en sistemas de alimentación de líneas ferroviarias electrificadas. Es especialmente aplicable en ocasiones que requieran operaciones frecuentes.

Este producto ZW38-55 ha sido utilizado en las provincias de Fujian, Guangdong, Hubei, Jiangxi, Shaanxi, Heilongjiang. La evolución del mercado es buena. La grasa de silicona está adaptada para el aislamiento externo de nuestro producto, así no hay fugas de gas SF6 y no hay problemas post-venta de calidad.

Condiciones Normales de Uso

Ítem Datos
Temperatura Ambiente del Aire Límite Superior: +40℃
Límite Inferior: -30℃ para áreas comunes, -40℃ para áreas frígidas
Altitud ≤1,000m
Presión del Viento ≤700Pa (Equivalente a Velocidad del viento 34m/s)
Grosor del Hielo ≤10mm
Grado de contaminación del aire Nivel 4 (El aire ambiental no debería estar expuesto a gases corrosivos o inflamables, vapores de agua y otros contaminaciones evidentes.)
Intensidad Sísmica ≤8 grados (No hay vibración severa recurrente; de lo contrario se debería tomar medidas de aislamiento.)

Nota: Si las condiciones de uso de El producto no cumplen estos requisitos, los clientes deberían consultarnos.

Parámetros Técnicos

No. Ítem Unidad Valor
1 Tensión Nominal KV 55
2 Máxima Tensión KV 63
3 Tensión Nominal soportada de impulso tipo rayo Máxima KV 325
4 Tensión Alterna Soportada 1min KV 140
5 Frecuencia Nominal HZ 50
6 Corriente Nominal Operativa A 1250/1600
7 Corriente de corte nominal de cortocircuitos KA 25/31.5
8 Tensión Nominal Máxima Soportada KA 63/80
9 Corriente de Cierre de Cortocircuito Nominal KA 63/80
10 Tensión Nominal Soportada a corto período KA 25(4s)/31.5(4s)
11 Factor del primer polo a cero
1.5
12 Tensión Nominal de Recuperación KV/μs 0.75
13 Número de veces de cortes de cortocircuitos de corriente nominal Veces 20
14 Tensión Nominal Transitoria de Recuperación Máxima KV 124
15 Tiempo de Cierre ms 110±10
16 Tiempo de Apertura ms 50±10
17 Velocidad de Cierre m/s 1.3±0.5
18 Velocidad de Apertura m/s 3.0±0.3
19 Tiempo de almacenamiento de energía del motor s <20
20 Tensión del motor V DC 110/220
21 Potencia del motor W 400
22 Corriente de alimentación del motor A 9/5±2
23 Tensión de apertura y cierre de bobinas V DC 110/220
24 Corriente de apertura y cierre de bobinas A 4/2.5
25 Presión Nominal de Gas SF6 Mpa 0.1( 20 ℃ )
26 Tasa anual de fugas de gas
<1%
27 Secuencia de Operación Estándar O-0.3s-CO-180s-CO
28 Resistencia del Circuito Principal μΩ <80
29 Peso Total kg 2100
30 Vida mecánica Veces 10,000

Como fabricante y proveedor experimentado de interruptores automáticos de vacío en China, BBE proporciona una gran gama de productos como interruptores automáticos de vacío para exteriores, aparamenta con polo único para interiores, aparamentas con cubierta metálica y aislamiento de gas, etc.
