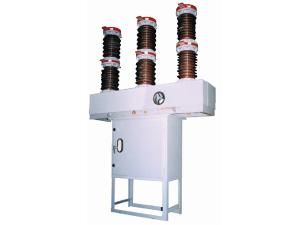

Interruptor automático de vacío para exteriores ZW18-40.5/T1250-2500/25-31.5

Inicio » Productos » Interruptor automático de vacío para exteriores » Interruptor automático de vacío para exteriores ZW18-40.5/T1250-2500/25-31.5
inquiry form

El Interruptor automático de vacío Exterior ZW18-40.5/T1250-2500/25-31.5 es un producto de alta tensión con tensión nominal de 40.5kV y frecuencia nominal de 50Hz. Adopta una tecnología introducida por German Siemens. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC). La cámara de extinción de arco de vacío importada de America's Westinghouse Company tiene una gran habilidad de corte.

Condiciones del Entorno
1. Altitud: ≤2,500m (Se entregaran instrucciones especiales si los clientes quieren usar el producto en lugares con altitud mayor de 2,500m)
2. Temperatura Ambiente: -40℃~+40℃
3. Presión del Viento: ≤ 700Pa (Velocidad del viento ≤34m/s)
4. Intensidad sísmica: ≤8 grados
5. Grosor del Hielo: ≤10mm
6. Nivel de Aislamiento de Contaminación Externa: Ⅳ (Mínima Distancia Nominal de fuga 33.5mm/kV)

Parámetros Técnicos

No Ítem Unidad Parámetros
1 Tensión Nominal kV 40.5
2 Tensión Alterna Nominal Soportada (1min) A Tierra kV 95
Entre Cortes 95
3 Tensión Nominal Soportada de Impulso tipo rayo A Tierra kV 185
Entre Cortes 185
4 Frecuencia Nominal Hz 50
5 Corriente Nominal A 1250
6 Corriente de corte nominal de cortocircuitos kA 31.5
7 Máxima Corriente Nominal Soportada kA 80
8 Corriente Nominal Soportada a Corto Periodo kA 31.5
9 Corriente Nominal creando Cortocircuito kA 80
10 Duración Nominal de Cortocircuito s 4
11 Secuencia de operación Nominal
O-0.3s-CO-180s-CO
12 Vida mecánica Veces 10000
13 Vida eléctrica Veces 20
14 Tensión de Abrir/Cerrar Bobina V DC 110 220
15 Corriente de Abrir/Cerrar Bobina A 2.5

BBE es un fabricante y proveedor especialista de interruptores automáticos de vacío para exteriores en China. Proporcionamos varios tipos de productos como interruptores automáticos de aire, aparamentas con cubierta metálica y aislamiento de gas, contactor de vacío de alta tensión, y caja de distribución de potencia.
