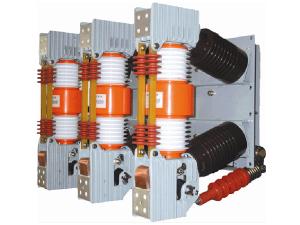

Interruptor automático de vacío ZN12-24

Inicio » Productos » Interruptor automático de vacío para interiores » Interruptor automático de vacío ZN12-24
inquiry form

El interruptor automático de vacío ZN12-24 es un interruptor de interiores de alta tensión con tensión nominal de 24kV y frecuencia nominal de 50Hz. Esta producido basado en tecnología de German Siemens.

Características
1. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC).

2. Este dispositivo interruptor tiene un excelente rendimiento de aislamiento. Cumple completamente los requisitos de aplicación en áreas interiores con condiciones de suciedad de grado II.

3. Con un diseño avanzado y razonable, este producto tiene una simple estructura, gran habilidad de corte, funciones de operación completa, y larga vida mecánica. No tiene peligro de explosión y es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado para cortar cargas importantes y para casos que requieren operaciones frecuentes.

4. Este producto cumple con el Standard de interruptores automáticos de alta tensión GB1984 AC.

Condiciones del Entorno
1. Altitud: ≤ 1,000m
2. Temperatura Ambiente del Aire: -25℃~+40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: ≤ clase VIII
5. El producto debería utilizarse en sitios sin peligro de incendio o peligro de explosión, gas corrosivo, o fuertes temblores.

Parámetros Técnicos

No. Ítem Unidad Valor
1 Tensión Nominal KV 24
2 Corriente Nominal A 1250 1600 2000
3 Corriente de corte nominal de cortocircuitos KA 31.5
4 Corriente Dinámicamente Estable (Máximo valor) KA 80
5 Corriente Térmicamente Estable 4s KA 31.5
6 Nominal Cortocircuito Cerrando Corriente (Máximo valor) KA 80
7 Número de veces de cortes de cortocircuitos de corriente nominal Veces 20
8 Orden Nominal de la operación
Abrir- 0.3s-Cerrado Abierto-180s-Cerrado Abierto
9 Tensión Nominal soportada de impulso tipo rayo (Onda completa) KV 125
10 Nominal A corto tiempo Tensión Alterna Soportada (1min) KV 65
11 Tiempo de Cierre s ≤0.09
12 Tiempo de Apertura s ≤0.055
13 Vida mecánica s ≤0.09
14 Número de veces de cortes de corriente nominal Veces 10000
15 Potencia del motor de almacenamiento de energía W 275
16 Tensión Nominal del motor de almacenamiento de energía V 110 220
17 Tiempo de Almacenamiento de Energía s ≤15
18 Tensión Nominal del Cierre electromagnético V 110 220
19 Tensión Nominal de la apertura Electromagnética V 110 220
20 Tensión Nominal de la liberación de almacenamiento de energía excesiva V 110 220 AC DC
21 Tensión Nominal de sin liberación de tensión V 110 220 AC DC
22 Corriente Nominal de liberación de corriente excesiva A 5
23 Corriente Nominal de Interruptor auxiliar A AC 10 DC 5

Como fabricante y proveedor especialista de interruptores automáticos de vacío en China, También ofrecemos aparamentas con cubierta metálica y aislamiento de gas, aparamentas con cubierta metálica extraíble, caja de distribución de potencia, contactor de vacío de alta tensión, y muchos más.
