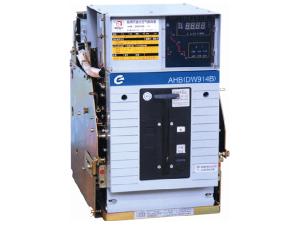

El interruptor automático de Aire es un producto mejorado producido en base a la tecnología importada de Japan Terasaki Electric Industrial Co., Ltd. Este producto es aplicable a sistemas de distribución de energía marina con corriente nominal de 630 a 6300 A, frecuencia nominal de 50 o 60Hz, así como tensión nominal de AC 660 V o menos y DC 440V o menos. Es utilizado para sobrecargas AC, baja tensión y protección de cortocircuito así como DC baja tensión y protección de cortocircuitos. Se aplica también como conversores frecuentes de líneas trabajando bajo condiciones normales.
Características
1. Estructura compacta, tamaño pequeño, peso liviano, partes universales y capacidad de interrupción alta.
2. Cuenta con certificaciones tales como el estándar nacional 3C, estándares para uso público y estándares para uso militar.
3. Diseño extraíble que facilita el uso y el mantenimiento.
4. Amplia selección de operaciones de cierre (almacenamiento motorizado, almacenamiento manual y electroimán).
5. Su variedad de funciones de interrupción garantizan la seguridad el equipo y las personas.
6. Se le puede agregar una gran variedad de accesorios a pedido.
| |
DW914B -630 |
DW914B -1000 |
DW914B -1600 |
DW914B -2000 |
DW914B -2500 |
DW914B -3200, 4000 |
DW914B -5000, 6300 |
|||
| Tipo Standard | Para Distribución de energía (Con función de visualización de fallos) | Retardo largo | Configuración de corriente Ir1(A) Tiempo del retardo T1(s) |
Io ×(0.8~0.9~1.0~1.10) continuamente ajustable | ||||||
| ≤ Ir1×105% Sin operar ; ≥ Ir1×120% operando | ||||||||||
| Ir1×600%, 5~30s continuamente ajustable (Ir1×150%, 120~180s; Ir1×200%, 60~120s) | ||||||||||
| Recomendado elegir: 5, 10, 15, 20, 25, 30s; error: ±15% | ||||||||||
| Retardo corto | Configuración de corriente Ir2(A) Tiempo del retardo T2(ms) |
Io×(4~5~6~7~8~9~10) continuamente ajustable; error: ±15% | ||||||||
| ≥Ir2×1.2, 120~420ms continuamente ajustable | ||||||||||
| Recomendado elegir: 120, 170, 220, 270, 320, 370, 420ms | ||||||||||
| Instantáneo | Configuración de corriente Ir4(A) | Io×(4~5~6~7~8~9~10~12~14~16) continuamente ajustable; error: ±20% | ||||||||
| Para proteger el generador | Retardo largo | Configuración de corriente Ir2(A) Tiempo del retardo T1(s) |
Io×1.0, 1.05, 1.10, 1.15, 1.25; error: ±5% | |||||||
| Ir1×120% (o 115%), 15~60s continuamente ajustable | ||||||||||
| Recomendado elegir: 15, 20, 25, 30, 35, 40, 45, 50, 55, 60s; error: ±15% | ||||||||||
| Retardo corto | Configuración de corriente Ir2(A) Tiempo del retardo T2(ms) |
Io×(2.0~2.5~3.0~3.5~4.0) continuamente ajustable; error: ±10% | ||||||||
| ≥Ir2×1.2, 120~420ms,continuamente ajustable | ||||||||||
| Recomendado elegir: 120, 170, 220, 270, 320, 370, 420 ms | ||||||||||
| Pre-alarma | Configuración de corriente IP(A) Tiempo del retardo TP(s) |
Ir1×(0.82~0.96) continuamente ajustable; error: ±5% | ||||||||
| Ir1×120% (o 115%), 5~10s | ||||||||||
| Recomendado elegir: 10s; error: ±15% | ||||||||||
| Tipo Electromagnético | Configuración de corriente Instantánea (kA) | 3,5 | 5,7,5 | 7,5,10 | 7,5,10 | 7,5,10 | 10,15 | 15,20 | ||
| |
Error ±20% | 7，5 | 10 | |
15 | 15,20, | 20,25 | 25 | ||
| |
10,15 | 15,20 | 15,20, | 20,25 | 25,30 | 30,40 | 30,40 | |||
Como fabricante y proveedor chino de interruptores automáticos de aire, también ofrecemos Interruptor automático de baja tensión con marco estructurado, interruptores automáticos de vacío para exteriores (compuesto aislante), contactor de vacío de alta tensión, aparamentas con cubierta metálica extraíble y más.
