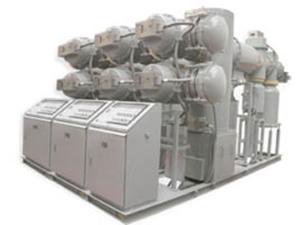

La subestación aislada en gas ZFW31-126 es un producto de nuestras fábricas. Es útil para sistemas aislados en gas con interruptor metálico que se usan para transformación y transmisión de energía eléctrica de 0 a 60Hz y de 126 a 145kV
Características

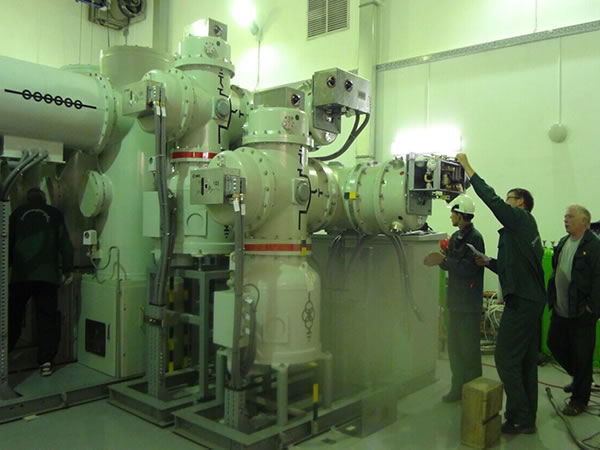

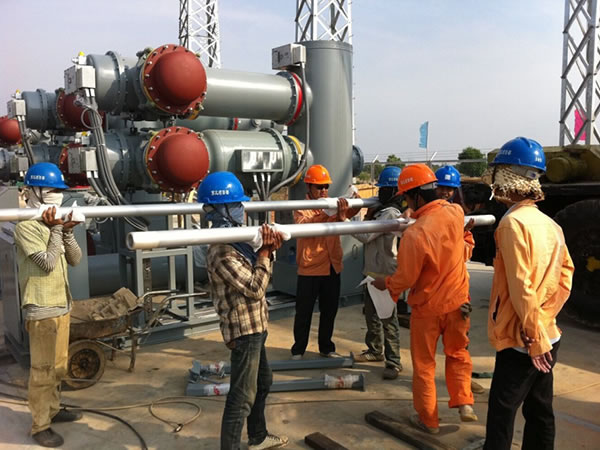

1.En cuanto a sus propiedades eléctricas, este producto está diseñado para trabajar con voltajes de 145KV. El producto puede pasar pruebas de descarga a tierra de diferentes fases. Este equipo ha estado operando por varios años en Rusia, Camboya, Indonesia, Malasia y otros países.
2.El extinguidor de arco autoalimentado puede llevar a cabo tareas de corte ante fallas y de cierre de baja tensión. Tiene una capacidad de interrupción alta. La capacidad total de corte llega a los 50KA. Somos uno de los pocos proveedores de GIS que llegan a una capacidad de corte de 50KA.
3.La subestación aislada en gas puede trabajar con normalidad en interiores y exteriores, a altitudes menores a 1000m y en temperaturas que oscilan etre los 25 y los 40ºC. Puede soportar terremotos de escala 9, por lo que provee un gran nivel de confiabilidad.
4.Este producto puede satisfacer varios requerimientos estructurales debido a su diseño modular estándar. Elimina la necesidad de incrementar la distancia de espaciado cunado una multitud de componentes son requeridos por los clientes.
5.El disyuntor opera con un mecanismo de resorte optimizado de una vida mecánica de hasta 10.000 usos. Tods los componentes son mecanismos eléctricos o con resorte, los que reemplazan el sistema de suministro por aire comprimido y no requieren de lubricantes hidráulicos. Por lo tanto, están libres de gas y petróleo, y son confiables al operar.
6.El rendimiento de su sellado contribuye a una tasa disminuida de pérdida de gas SF6.
Condiciones técnicas generales de la subestación aislada en gas ZFW31-126SF6
Condiciones ambientales
Ítem | Unidad | Parámetros técnicos |
Instalación | Interior o exterior | |
Temperatura ambiente | °C | -25ºC ~ + 40ºC |
Radiación solar | W/cm2 | ≯ 1000 |
Humedad (promedio mensual) | % | ≯ 90% |
Altitud | m | ≤ 1000 |
Presión del viento | Pa | ≯ 700Pa |
Escala de terremoto | Grado | 9 |
Parámetros técnicos
Ítem | Unidad | Parámetros técnicos | |||
Tensión asignada | KV | 126 | 145 | ||
Intensidad asignada | A | 1250/1600/2000/2500/3150 | |||
Frecuencia nominal | Hz | 50 | |||
Poder de corte asignado de cortocircuitos | KA | 50 | 40 | 40 | |
Duración de resistencia al corto circuito | s | 3 | 4 | 4 | |
Pico asignado de resistencia de intensidad Ipk | kA | 125 | 100 | 100 | |
Pico asignado de poder de cierre de cortocircuitos | kA | 125 | 100 | 100 | |
Tensión de resistencia al poder-frecuencia asignado | Contra tierra | KV | 550 | 650 | |
Contra distancia de aislación | 550+103 | 650+118 | |||
Tensión de resistencia al impulso eléctrico asignada (onda completa) | Contra tierra | KV | 230 | 275 | |
Contra distancia de aislación | 230+73 | 275+84 | |||
Presión mínima del gas aislante a 20ºC | Mpa | 0.6/0.5 | |||
Presión mínima de gas extintor a 20ºC | Mpa | 0.55/0.45 | |||
Razón anual de pérdida de gas SF6 | %/año | ≤ 0.5 | |||
Encapsulación | Trifásica | ||||
Mecanismo de operación del disyuntor | Mecanismo de operación con resorte |
