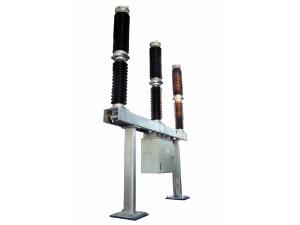

El interruptor automático SF6 LW36-126 es aplicable a sistemas eléctricos AC 126kV/50Hz. Está particularmente ajustado para cortar cargas importantes. No solo puede trabajar como interruptor de control y protección para subestaciones, plantas de energía, y otros sistemas de transmisión y distribución de energía, sino también como interruptor automático de contacto para controlar y proteger sistemas eléctricos. El medidor de baja presión es la mejor característica de este producto, haciéndolo capaz de operar con normalidad en entornos con temperaturas de -40℃.
Características
1. Baja presión de gauge, que permite operar en ambientes por debajo de los -40ºC.
2. La cámara extintora de arcos de doble cilindro permanece como una de las más vanguardistas de la industria mundial.
3. La tobera tiene una funda protectora para asegurar un campo eléctrico uniforme y un rendimiento de interrupción altamente mejorado.
4. Con el uso de la tecnología de núcleo de Mitsubishi y el resorte de compresión 60si2crvA de alta calidad, tanto la precisión de trabajo como las propiedades del resorte están garantizadas.
5. Los cojinetes de todas las partes rotativas son importadas, lo que asegura la calidad superior de nuestros productos.
6. La velocidad de apertura del mecanismo alcanza los 5,8m/s, lo cual es esencial para el disyuntor de bajo voltaje.
Condiciones Medioambientales
Temperatura Ambiente | 40℃~+40ºC, Diferencia de Temperaturas Diarias ≤35ºC |
Altitud | ≤1000m |
Velocidad del viento | ≤34m/s (Equivalente a 700Pa en superficies cilíndricas) |
Intensidad de luz solar | ≤1000W/m2 (A mediodía o un día despejado) |
Humedad Media Relativa Mensual | ≤90% |
Aceleración Sísmica | Horizontal≤0.2g y Vertical≤0.1g |
Espesor del hielo | ≤10mm |
Grado de contaminación del aire | No exceder el nivel 4 en GB/T5582 |
Lugar de instalación | Interiores y Exteriores |
Principales Parámetros Técnicos
S/N | Ítem | Unidad | Datos | |
1 | Tensión Nominal | kV | 126 | |
2 | Tensión Alterna Nominal Soportada (1min) | De fase a fase y De fase a tierra 230 | ||
De corte a corte 230+73* | ||||
3 | Tensión Nominal soportada de impulso tipo rayo | De fase a fase y De fase a tierra 550 | ||
De corte a corte 550+103* | ||||
4 | Tensión Alterna Soportada cuando la presión manométrica de SF6 es Cero (5min) | De fase a fase y De fase a tierra 95 | ||
De corte a corte 95 | ||||
5 | Frecuencia Nominal | Hz | 50 | |
6 | Corriente Nominal | A | 3150 | |
7 | Corriente de corte nominal de cortocircuitos | kA | 40 | |
8 | Máxima Corriente Nominal Soportada | 100 | ||
9 | Corriente Nominal Soportada a Corto Periodo | 40 | ||
10 | Corriente de Cierre de Cortocircuito Nominal | 100 | ||
11 | Factor del primer polo a cero | |
1.5 | |
12 | Duración de Cortocircuito Nominal | s | 4 | |
13 | Corriente de corte de salida de fase nominal (OP2) | kA | 10 | |
14 | Corriente de corte por fallo de la línea | kA | 36,30 | |
15 | Corriente de Corte Nominal por carga en el circuito | A | 31.5 | |
16 | Secuencia de operación Nominal | |
O- 0.3s- CO- 180s- CO | |
17 | Presión Nominal de Gas SF6 (Presión manométrica de 20℃) | MPa | 0.4 | |
18 | Presión de Peligro/Bloqueo (Presión manométrica de 20℃) | 0.36/0.32 | ||
19 | Tasa anual de fugas de gas | %/Año | ≤0.5 | |
20 | Contenido de Humedad de Gas | Ppm (V) | ≤150 | |
21 | Vida mecánica de servicio | Veces | 6000 | |
22 | Nivel de radio interferencias | μV | ≤500 | |
23 | Gestión del tiempo | ms | ≤70 | |
24 | Vida eléctrica del servicio | Veces | ≥20 | |
25 | Masa de Gas SF6 Usada para cada set | kg | 7 | |
26 | Masa de cada interruptor automático | 1500 | ||
27 | Distancia de fuga | De corte a corte | mm | 3150 |
Corte a tierra | 3150 |
Somos un fabricante y proveedor especialista de de interruptores automáticos en China. También ofrecemos interruptor automático encajonado en plástico moldeado, aparamentas de cubierta metálica y aislamiento de gas, interruptores automáticos de vacío para exteriores con doble polo y más.
