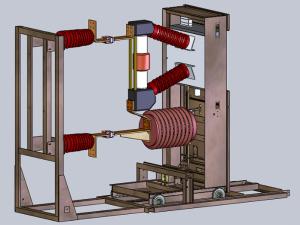

Con corriente nominal superior a 2,500A, la corriente de corte de cortocircuito es de 31.5KA, corriente de cierre de la batería de condensadores es 630A y la vida mecánica de 30,000 Veces, la paramenta interior con polo único ZN12-27.5B/2500-31.5 está desarrollada en base a la tecnología 3AF introducida por German Siemens Company en 1983.

Este ha sido el primer interruptor automático de vacío dedicado a líneas de ferrocarril electrificadas a nivel nacional que se puso en marcha en segmento de alimentación de Chawu de Beijing Railway Bureau en 1990. Hasta ahora, ha sido ampliamente utilizado en muchos proyectos de electrificación de ferrocarriles, como la línea Beijing - Shijiazhuang, la línea Wuhan-Guangzhou, la línea Beijing-Qinhuangdao, la línea Shijiazhuang - Taiyuan, la línea Baotou-Xi'an line, la línea Baoji-Lanzhou, la línea Guizhou-Guangxi, la línea Fuzhou-Xiamen, y otras líneas troncales de ferrocarril. Esta Aparamenta interior con polo único ha sido adoptada por Beijing Railway Bureau, Shanghai Railway Bureau, Taiyuan Railway Bureau, Zhengzhou Railway Bureau, Wuhan Railway Bureau, Lanzhou Railway Bureau, Xi'an Railway Bureau, Chengdu Railway Bureau, Kunming Railway Bureau, Nanning Railway Bureau, y Guangzhou Railway Group.

Parámetros Técnicos

Ítem Unidad Valor
Tensión Nominal kV 27.5
Máxima Tensión kV 31.5
Corriente Nominal A 1,250 1,600 2,000 2,500
Corriente de corte nominal de cortocircuitos kA 25 31.5
Corriente Dinámicamente Estable (Máxima) kA 63 80
Corriente Térmicamente Estable 4s kA 25 31.5
Corriente de Cierre de Cortocircuito Nominal (Máxima) A 63 80
Número de veces de cortes de cortocircuitos de corriente nominal Veces 20
Corriente Nominal del cierre de batería de condensadores A 630
Secuencia de operación Nominal   O-0.3s-co-180s-co
Tensión Nominal soportada de impulso tipo rayo (Onda completa) kV 185 (218)
Nominal A corto tiempo Tensión Alterna Soportada (1min) kV 80 (95)
Tiempo de cierre s ≤0.09
Tiempo de Apertura s ≤0.08
Vida mecánica Veces 10,000
Número de veces de cortes de corriente nominal Veces 10,000
Potencia del motor de almacenamiento de energía W 275
Tensión Nominal del motor de almacenamiento de energía V 110 220
Tiempo de Almacenamiento de Energía s 15
Tensión Nominal del Cierre electromagnético V 110 220
Tensión Nominal de la apertura Electromagnética V 110 220
Corriente Nominal de la liberación de corriente excesiva A 5
Corriente Nominal del Interruptor auxiliar A AC 10 DC 5

Como fabricante y proveedor profesional de aparamenta con polo único para interiores en China, Ofrecemos una amplia gama de productos como caja de distribución con cubierta metálica y aislamiento de gas, contactor de vacío de alta tensión, interruptores automáticos de vacío para exteriores, aparamenta de baja tensión extraíble y más.
