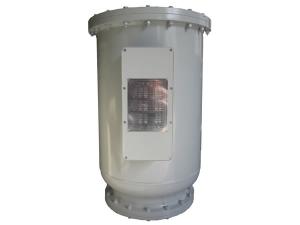

Transformador de corriente con aislamiento de gas SF6 para interiores

Inicio » Productos » Transformador » Transformador de corriente con aislamiento de gas SF6 para interiores
inquiry form

Condiciones de trabajo
El transformador de corriente con aislamiento de gas SF6 se puede utilizar a temperatura ambiente de entre -25℃ y 40℃. El transformador se deberá instalar en lugares donde no haya vibraciones, impactos o movimientos de tierra.

Parámetros técnicos
Nivel nominal de aislamiento: 126/185/450kV
Corriente nominal principal: 2×200, 2×300, 2×400, 2×500, 2×600, 2×750, 2×1000 A;
Corriente nominal secundaria: 5A;
Factor de potencia de carga: COSΦ=0.8 (retraso)
Combinación de clases de precisión: 0.2S/0.5/P/P, 0.2/0.5/P/P, 0.2/P/P/P, 0.5/P/P/P
El nivel de descarga parcial no es superior a 5pC.

Clase de precisión, carga nominal, corriente nominal de corta duración que corresponde a la corriente nominal que se muestra a continuación.

Corriente nominal principal (A) / Corriente nominal secundaria (A) Clase de precisión Clase de protección
precisión Carga(VA) precisión Carga (VA) precisión Carga (VA) precisión Factor límite de precisión carga (VA)
2×200/5 0.2S 20 0.2 20 0.5 25 10P 10 20
2×300/5 0.2S 20 0.2 20 0.5 25 10P 15 30
2×400/5 0.2S 20 0.2 20 0.5 25 10P o 5P 15 30
2×500/5 0.2S 25 0.2 25 0.5 30 10P o 5P 15 40
2×600/5 0.2S 25 0.2 25 0.5 30 10P o 5P 20 40
2×750/5 0.2S 30 0.2 30 0.5 40 10P o 5P 20 40
2×1000/5 0.2S 30 0.2 30 0.5 40 10P o 5P 20 40

Nota: Los parámetros en la tabla son solo de referencia y se pueden customizar según los requisitos del cliente.

Presión nominal (presión del manómetro en 20℃): 0.6MPa
Presión de gas compensado (presión del manómetro en 20℃): 0.5MPa
El porcentaje anual de fugas de SF6 es menor que 0.5%
